液体・気体の加熱・冷却装置/薬液供給装置/フッ素樹脂製品の設計製作

フッ素樹脂製 熱交換器 -PRODUCT-

熱交換器

フッ素樹脂製 熱交換器

熱交換器を計画する場合、使用条件をいかに的確につかむかが最大のポイントです。
そのためには経験と実績が必要です。豊かな技術を持つSERAに是非ご相談下さい。
*PFAを伝熱管に使っています。
*高純度薬液の加熱・冷却に最適です。

  • 槽取付タイプ

  • 槽取付タイプ

    オリジナルで設計するため、タンク寸法や撹拌機の有無などを考慮し、伝熱に有効かつ、十分な機械強度を持った熱交換器を製作いたします。

  • ラウンドタイプ シェル&チューブ

  • ラウンドタイプ シェル&チューブ

    設計の自由度が高く設置スペースに制約のあるところに有利です。(シェルを太く設計したり、細くしたりが比較的容易です)
    シェルをフッ素樹脂でライニングしたり、PVC等樹脂で製作することでシェル側に薬液を通すこともできます。

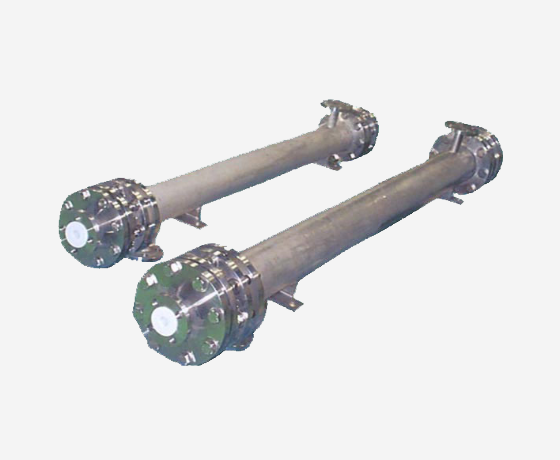

  • ストレートタイプ シェル&チューブ

  • ストレートタイプ シェル&チューブ

    向流設計ができ、ΔTを大きくとれるのでラウンドタイプに比べ伝熱面積を小さくできます。
    しかし、伝熱面積が大きくなるとシェルが長大になります。
    シェルをフッ素樹脂でライニングしたり、PVC等樹脂で製作することでシェル側に薬液を通すこともできます。
